產品概述

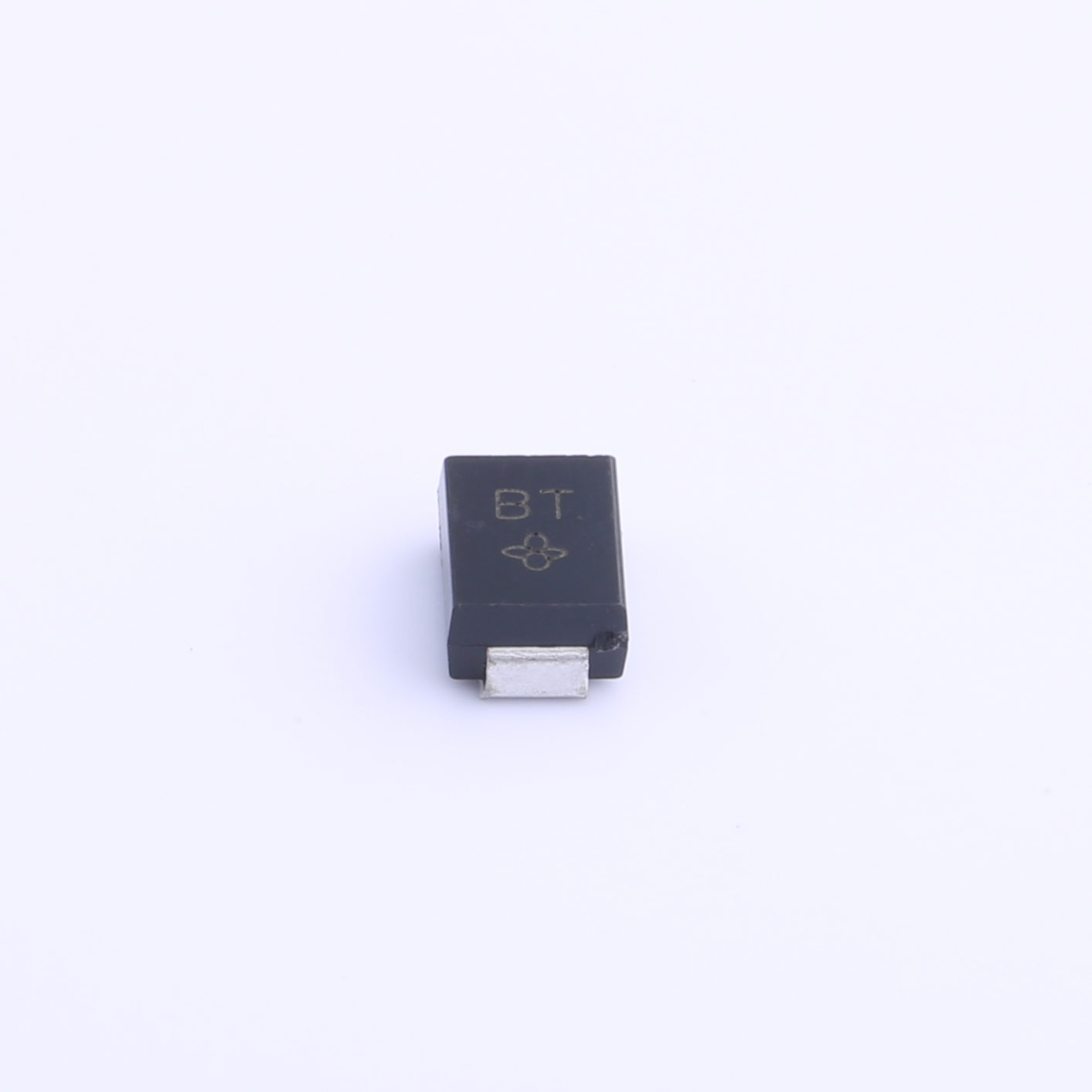

薩科微（Slkor）SMBJ18CA 是一款專為瞬態電壓抑制設計的高性能玻璃鈍化芯片二極管。該器件采用 industry-standard 的 SMB (DO-214AA) 表面貼裝封裝，具備出色的浪涌吸收能力和極快的響應速度。產品嚴格遵循 UL 94V-0 阻燃標準，提供單向（Unidirectional）和雙向（Bidirectional）兩種版本，廣泛應用于工業控制、通信設備、汽車電子及消費類電子產品中，為敏感電路提供可靠的過電壓保護（ESD/浪涌防護）。

核心特性與優勢

1. 玻璃鈍化芯片結構 (Glass Passivation)

采用先進的玻璃鈍化工藝制造芯片，這種結構不僅提高了器件的結溫穩定性，還顯著增強了長期可靠性。相比傳統塑料封裝，玻璃鈍化能更好地抵御潮濕和污染，確保在惡劣環境下的電氣性能穩定。

2. 卓越的鉗位能力 (Excellent Clamping)

SMBJ18CA 在面對突發的高能量脈沖時，能迅速將電壓鉗位在安全水平（Clamping Voltage），有效防止后級精密元器件（如MCU、FPGA、傳感器）因過壓而損壞。其典型峰值脈沖功率可達 600W（10/1000μs波形）。

3. 極速響應時間 (Fast Response Time)

響應時間通常在 皮秒 (ps) 級別（一般 <1ps）。當靜電放電（ESD）或快速瞬態干擾（EFT）發生時，它能在納秒甚至皮秒級時間內啟動保護，將威脅扼殺在萌芽狀態。

4. 雙向/單向可選

• 單向 (Unidirectional): 適用于直流電源線路的保護，漏電流極低。
• 雙向 (Bidirectional): 適用于交流信號線或差分?jǐn)?shù)據線的保護，正反向特性對稱。
  注：型號后綴“CA”通常代表雙向，如需單向請咨詢具體規格書（如SMBJ18A）。

5. 高安全阻燃等級

外殼采用高性能環氧樹脂塑料，達到 UL 阻燃等級 94V-0。這意味著材料在燃燒時具有自熄性，不會滴落引燃物，極大提升了終端產品的防火安全性。

6. 優化的SMB封裝

采用 SMB (DO-214AA) 封裝，兼顧了功率耗散能力與PCB板空間利用率。相比更小的SMA封裝，SMB能承受更大的浪涌能量；相比更大的SMC封裝，SMB更節省布線空間。

技術參數規格表 (典型值)

典型應用場景

1. 工業自動化： PLC控制器、變頻器輸入/輸出端、伺服電機驅動板的浪涌保護。
2. 通信設備： RS485/RS232接口、以太網口 (PoE)、基站射頻單元的ESD防護。
3. 汽車電子： 車載娛樂系統、車身控制模塊 (BCM)、汽車拋負載 (Load Dump) 抑制。
4. 電源系統： DC/DC轉換器、開關電源 (SMPS)、充電樁的過壓保護。
5. 消費電子： 智能家居控制板、安防監控?cái)z像頭、LED驅動電源。

封裝與包裝信息

• 封裝尺寸 (SMB/DO-214AA):
  • 長度：約 4.50mm - 5.10mm
  • 寬度：約 3.10mm - 3.50mm
  • 高度：約 1.65mm - 2.00mm
  • 引腳：錫鍍層，適合回流焊工藝。
• 包裝方式：
  • 標準編帶包裝 (Tape & Reel)，適配所有自動貼片機（Pick & Place Machine）。
  • 毛重： 僅 0.213克/顆，輕量化設計降低物流成本。

購買須知與使用建議

1. 選型確認： 請確認您的電路工作電壓為18V，且需要保護的信號線是直流還是交流，以正確選擇單向或雙向版本。
2. PCB布局： 建議將TVS管盡量靠近被保護的接口或連接器放置，走線盡量短而粗，以減少寄生電感，提高鉗位效果。
3. 接地設計： 確保TVS管的接地引腳有低阻抗的回路連接到系統地（GND）。
