1. 核心概念:光刻機是做什么的?
想象一下你用膠片相機拍照。你的目標是把眼前的風景(圖案)精確地投射到膠片上。

在芯片制造中,光刻機扮演的就是這臺超高精度的“投影相機”。
風景/圖案: 電路設計師畫好的電路圖,被制作在一塊叫做掩模版(Mask/Reticle)的石英板上。這就像是相機的“底片”。
相機鏡頭: 光刻機內部極其復雜、由多組鏡片構成的投影物鏡系統。
膠片: 涂滿了一層光刻膠(Photoresist)的硅晶圓(Wafer)。
光: 特定波長的深紫外光(DUV)或極紫外光(EUV)。
光刻機的核心任務,就是將掩模版上的電路圖案,通過光線,以極高的精度、極小地(通常是4倍縮小)“投影”并“曝光”到晶圓的光刻膠上。
這個過程完成后,被曝光(或未被曝光,取決于光刻膠類型)的光刻膠會發生化學變化。后續的刻蝕(Etching)工藝就會根據這個光刻膠形成的“保護層”,在晶圓上刻蝕出實際的電路結構。這個“光刻-刻蝕”的組合拳會重復幾十上百次,像蓋樓一樣,一層一層地把芯片造出來。
2. 光刻機在CMOS工藝流程中的地位

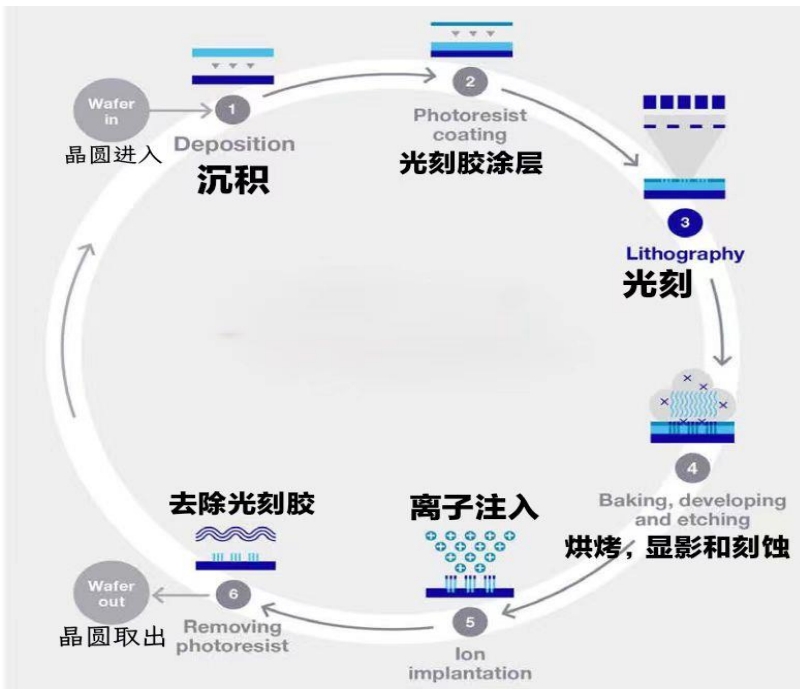

如果說整個芯片制造廠(Fab)是一個龐大的精密機器,那么光刻機就是這臺機器的“心臟”和“大腦”。半導體主要工藝如下:

技術瓶頸: 光刻機的能力,直接決定了芯片的最小線寬,也就是我們常說的“工藝節點”(比如28nm, 7nm, 5nm)。光刻機能畫多細的線,就決定了芯片上能集成多少晶體管,直接關系到芯片的性能和功耗。
成本核心: 光刻機是所有半導體設備中最昂貴的,一臺頂級的EUV光刻機售價超過1.5億美金。一個工廠的光刻機群通常占據了設備總投資的40%-50%。
產能瓶頸: 光刻也是整個制造流程中最耗時的步驟之一。光刻機的加工速度(產能,Throughput)往往決定了整個工廠的晶圓產出速度。
因此,你在工廠里聽到的所有關于性能、良率、成本的討論,最終幾乎都繞不開光刻工藝。
3. 光刻機的核心組成部分
一臺現代光刻機(以主流的掃描式光刻機Scanner為例)主要由以下幾個精密到極致的子系統構成:
光源系統(Light Source): 產生用于曝光的光。這是決定分辨率的第一個關鍵因素。
DUV (深紫外光): 主流是ArF準分子激光器,產生193nm波長的光。為了進一步提高分辨率,工程師們發明了浸沒式光刻(Immersion Lithography),在鏡頭和晶圓之間填充超純水,利用水的折射率,等效地將193nm波長縮短到約134nm,這是193i(i for immersion)技術的由來。
EUV (極紫外光): 用于7nm及以下最先進的節點。波長僅為13.5nm。它的光源產生極其困難,需要用高能激光轟擊錫(Sn)靶丸,使其等離子化后發光。

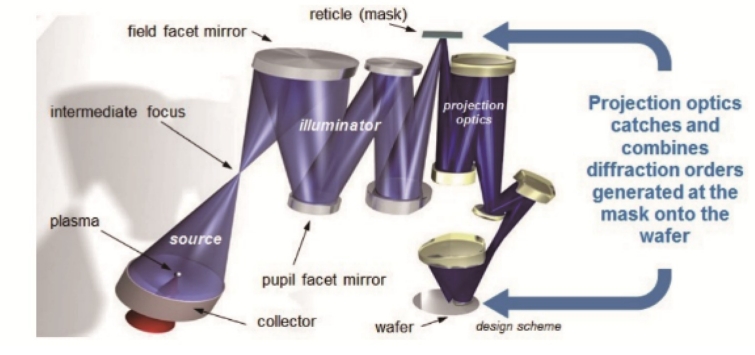

照明系統(Illumination System): 它不是簡單的把光照過來,而是對光源發出的光進行整形、勻化,并以特定的角度(如離軸照明 OAI)照射到掩模版上,以優化最終成像的對比度和清晰度。以下是EUV光刻照明和物鏡示意圖:

掩模版與掩模工作臺(Reticle & Reticle Stage):
掩模版(Reticle): 帶有電路圖案的石英板,是光的“模板”。
掩模工作臺: 承載并以極高加速度和納米級精度移動掩模版的平臺。
投影物鏡系統(Projection Optics System): 這是光刻機最核心、最昂貴、最精密的部分。它由20多塊直徑幾十厘米的巨大鏡片/反射鏡組成,表面加工精度達到亞納米級。它的作用就是將掩模版上的圖案縮小4倍并無失真地聚焦到晶圓上。
對于DUV,物鏡是透射式的(光穿過鏡片)。
對于EUV,由于13.5nm的光會被幾乎所有材料吸收,所以必須采用反射式的光學系統,即用超高精度的反射鏡(Mirror)來折轉光路。
晶圓工作臺(Wafer Stage): 承載晶圓的平臺。它必須與掩模臺高度同步地移動,移動速度可以達到
1g甚至更高的加速度,但定位精度要控制在1-2納米以內。這通常由激光干涉儀實時測量和控制,是機電一體化的巔峰之作。為了提高產能,現代光刻機普遍采用雙工作臺(Dual Stage),一個在曝光時,另一個在進行晶圓的對準和測量,無縫銜接。對準系統(Alignment System): 在曝光第二層及以后的圖形時,光刻機需要精確地找到晶圓上第一層留下的標記(Alignment Mark),以確保層與層之間能夠精確地“套準”。這個精度就是我們常說的套刻精度(Overlay)。
4. 光刻機的三大核心性能指標
評價一臺光刻機的好壞,我們主要看三個指標:
分辨率(Resolution): 能印出的最小線條尺寸。它遵循瑞利判據:R = k? * (λ / NA)
λ (Lambda): 光源的波長。波長越短,分辨率越高。這就是我們從DUV(193nm)發展到EUV(13.5nm)的根本原因。
NA (Numerical Aperture): 物鏡的數值孔徑,可以理解為鏡頭“收光”的能力。NA越大,分辨率越高。浸沒式技術就是通過提高NA來提升分辨率的。
k?: 工藝因子。它代表了除了設備本身之外,我們能做的所有工藝上的優化,比如掩模版優化(OPC)、計算光刻(Computational Lithography)、多重曝光(Multi-Patterning)等。k?的極限是0.25。
套刻精度(Overlay): 上下兩層圖形對準的精確程度。如果套不準,晶體管的源極、漏極和柵極就會錯位,芯片直接報廢。對于先進工藝,Overlay的誤差要求在1-2納米以內。
產能(Throughput): 每小時能處理多少片晶圓(WPH, Wafers Per Hour)。這直接關系到制造成本。一臺高效的光刻機WPH可以達到250-300片。
5. 總結與建議
對于剛入行的你,我的建議是:
建立系統觀: 不要只把光刻機看作一臺孤立的設備。要理解它與前后的涂膠(Coat)、顯影(Develop)、刻蝕(Etch)工藝的緊密聯系。光刻的任何一個微小變動,都會影響后續所有步驟。
抓住核心: 牢記分辨率、套刻精度和產能這三大指標。你在工作中遇到的很多問題,最終都會歸結到如何在這三者之間取得平衡。
敬畏之心: 光刻機是人類工程技術的奇跡,集成了光學、精密機械、控制理論、材料科學等眾多領域的頂尖成果。保持對技術的敬畏,是你不斷學習和進步的動力。
