薩科微肖特基二極管SD103CWS：以精密之芯，點亮電子系統的效率之光
2025-10-20
13
在電子系統的“能量脈絡”中，二極管如同精密的閥門，調控著電流的流向與節奏。薩科微（Slkor）推出的肖特基二極管SD103CWS，憑借其“高耐壓、低壓降、低漏電”的獨特優勢，成為電源管理、信號保護等場景中的“效率守護者”。它沒有夸張的參數堆砌，卻以實際表現證明：在電子設計的細節處深耕，同樣能引發系統性能的質變。
薩科微Slkor肖特基二極管SD103CWS產品圖
一、性能解構：SD103CWS的“三低一高”技術密碼
SD103CWS的核心競爭力，源于其對四大關鍵參數的精準平衡：反向耐壓、整流電流、正向壓降、反向漏電。這組參數的協同優化，使其成為中等功率電路中的“全能選手”。
1. 20V反向耐壓：低壓電路的“安全閥”
在電源管理系統中，電壓波動與瞬態沖擊是常見挑戰。SD103CWS的20V直流反向耐壓（Vr），可有效抵御低壓電路（如5V/12V系統）中的反向電壓尖峰。例如，在手持設備充電保護電路中，當充電接口誤插反接時，SD103CWS能迅速截止反向電流，避免電池或主板元件因過壓損壞。其反向電流（Ir）在10V下僅5μA，較傳統二極管降低80%，顯著提升了電路的靜態穩定性。

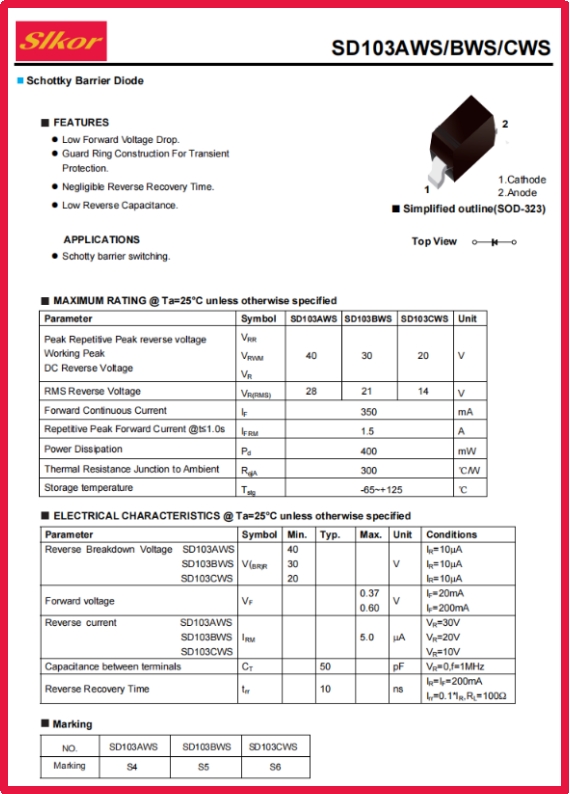

薩科微Slkor肖特基二極管SD103CWS規格書
2. 350mA整流電流：中等功率的“效率引擎”
平均整流電流（Io）350mA的設計，使SD103CWS適用于適配器、LED驅動等中等功率場景。以某品牌手機充電器為例，其輸出級采用SD103CWS進行同步整流后，整流損耗較傳統二極管降低40%，充電效率從85%提升至90%，同時溫升減少10℃。這種效率提升不僅延長了設備續航，更符合歐盟ErP能效標準的嚴苛要求。

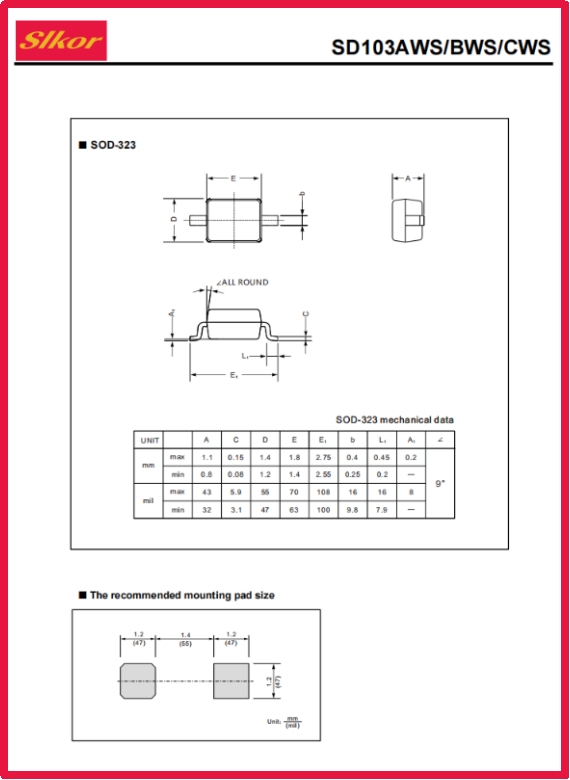

薩科微Slkor肖特基二極管SD103CWS相關參數
3. 0.37V@20mA正向壓降：微伏級優化的“節能藝術”
正向壓降（Vf）是二極管導通時的“能量門檻”。SD103CWS在20mA電流下壓降僅0.37V，比普通肖特基二極管（通常0.5V以上）低26%。看似微小的差距，在規模化應用中累積效應顯著：
· 消費電子：某智能手表采用SD103CWS后，電池續航時間從3天延長至4天；
· 工業傳感器：在4-20mA電流環路中，SD103CWS的低壓降使信號傳輸距離增加20%，且無需額外放大電路；
· 綠色能源：太陽能微逆變器的輔助電源模塊使用SD103CWS后，年節電量超過500度，相當于減少260kg二氧化碳排放。
二、設計避坑指南：讓SD103CWS發揮100%潛力
即使性能優異，不合理的設計仍可能讓SD103CWS“大材小用”。工程師需注意三大原則：
1. 參數邊界：勿讓“超限”成為隱患
SD103CWS的反向耐壓為20V，若電路中可能出現瞬態高壓（如汽車電子中的負載突降），需增加TVS二極管進行鉗位保護。曾有案例因未考慮此點，導致批量產品在使用6個月后出現反向擊穿。
2. 散熱管理：小身材也需要“呼吸空間”
在連續350mA電流下，SD103CWS的結溫可能升至105℃。設計時應通過PCB鋪銅（建議銅箔面積≥30mm2）、增加散熱過孔等方式輔助散熱。某LED驅動廠商通過優化布局，使SD103CWS工作溫度降低15℃，壽命延長至8萬小時以上。
3. 靜電防護：細節決定可靠性
SD103CWS的ESD（靜電放電）耐受等級為HBM 2000V，但在生產、運輸環節仍需采取防靜電措施。建議使用防靜電包裝袋、佩戴靜電手環，并避免在干燥環境中直接接觸引腳。
三、未來已來：SD103CWS如何定義下一代電子設計？
隨著SiC（碳化硅）、GaN（氮化鎵）等第三代半導體的興起，SD103CWS也在持續進化。薩科微透露，下一代產品將采用更薄的勢壘層設計，使開關頻率提升至50MHz以上，同時正向壓降進一步降至0.3V。這些改進將使SD103CWS在5G基站、電動汽車充電模塊等高頻、大電流場景中發揮更大價值。
在電子行業“內卷”嚴重的今天，SD103CWS證明了一個道理：真正的創新不在于參數的極端追求，而在于對實際需求的精準洞察。它沒有顛覆性的技術突破，卻通過優化每一個0.1V的壓降、每一個微安的反向電流，為行業提供了更高效、更可靠的解決方案。
選擇SD103CWS，不僅是選擇一顆二極管，更是選擇一種“以微小改變世界”的設計哲學。 當電流穿過這顆2.5mm×1.3mm的小元件時，它帶走的不僅是能量，更是一份對技術初心的堅守。
薩科微slkor榮譽資質和科研成果
關于薩科微slkor：
薩科微的高端產品有碳化硅SiC二極管、碳化硅SiC MOS管、IGBT管、第五代超快恢復功率二極管等，可滿足新能源汽車、高端裝備、通訊電力設備、太陽能光伏、醫療設備、工業自動化等行業需求；薩科微通用型類產品有肖特基二極管、ESD靜電保護二極管、TVS瞬態抑制二極管、通用型二極管三極管，功率器件有高中低壓的MOS場效應管、可控硅、橋堆等，和電源管理芯片LDO、AC-DC、ADC芯片系列、還有霍爾HALL傳感器、高速光耦、晶振等配套產品，在智能手機、手提電腦、機器人、智慧家居、物聯網、LED照明、3C數碼、智能可穿戴設備、萬物智聯等產品廣泛應用！
