現在英偉達GB200的交付已經進入穩定交付期，根據英偉達財報電話會上的說法，現在已經滿負荷生成，NVL72每周可生成約1000個機架，隨著產能爬坡，三季度還將進一步加速。而且GB300的交付也會慢慢上量，那GB300中各個重要組件的價值量拆解對投資者來說就非常關鍵了，這篇文章我們先來拆解NVL72中的液冷價值量，看下GB300相比GB200，液冷的設計有哪些變化？哪部分的價值量增加最多？

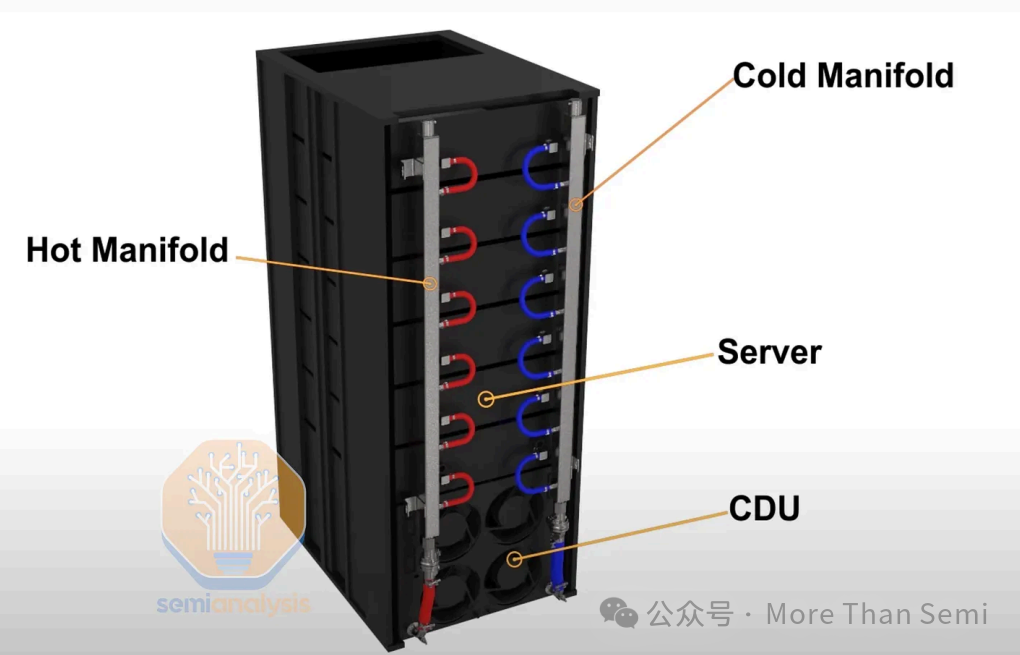

液冷服務器機架

先看下液冷服務器都需要包含哪些東西。

服務器：

• IT Rack：里面安裝有多臺 Server（服務器），服務器在運行時會產生大量熱量，需要液冷系統進行散熱。
• Left Manifold（左側集流管）：負責將冷卻液體輸送到各個服務器，為服務器提供冷卻介質。
• Right Manifold（右側集流管）：用于收集經過服務器、吸收了熱量的冷卻液體。

這里的manifold可以翻譯成集流管，或者是歧管，冷卻液就是在這里面流。

CDU

CDU是Cooling Distribution Unit的縮寫，即冷卻分配單元 ，主要負責在液冷系統中分配和管理冷卻液體。

• Pump（泵）：用于為冷卻液體的循環提供動力，推動液體在系統內流動。
• Water Tank（水箱）：儲存冷卻液體，保證系統有足夠的液體進行循環冷卻。
• Plate Heat Exchanger（板式換熱器）：用于將吸收了服務器熱量的冷卻液體與其他冷卻介質進行熱量交換，使冷卻液體降溫，以便再次循環使用。

Cooling Tower

Cooling Tower（冷卻塔）是通過與外界空氣等進行熱交換，將從板式換熱器傳來的熱量散發出去，從而使用于交換的冷卻介質降溫，以便再次回到板式換熱器參與熱量交換。

下面的圖是一個GB200 NVL72機架的簡易示圖，可以看到Manifold左右兩側的顏色是不一樣的，藍色表示里面的冷側歧管，也就是上面圖中的Left Manifold，來自CDU的低溫冷卻液在此分路，送往各服務器的冷板；紅色表示熱側歧管，也就是上面圖中的Right Manifold，服務器冷板流出的高溫冷卻液在此匯總，回流至CDU。

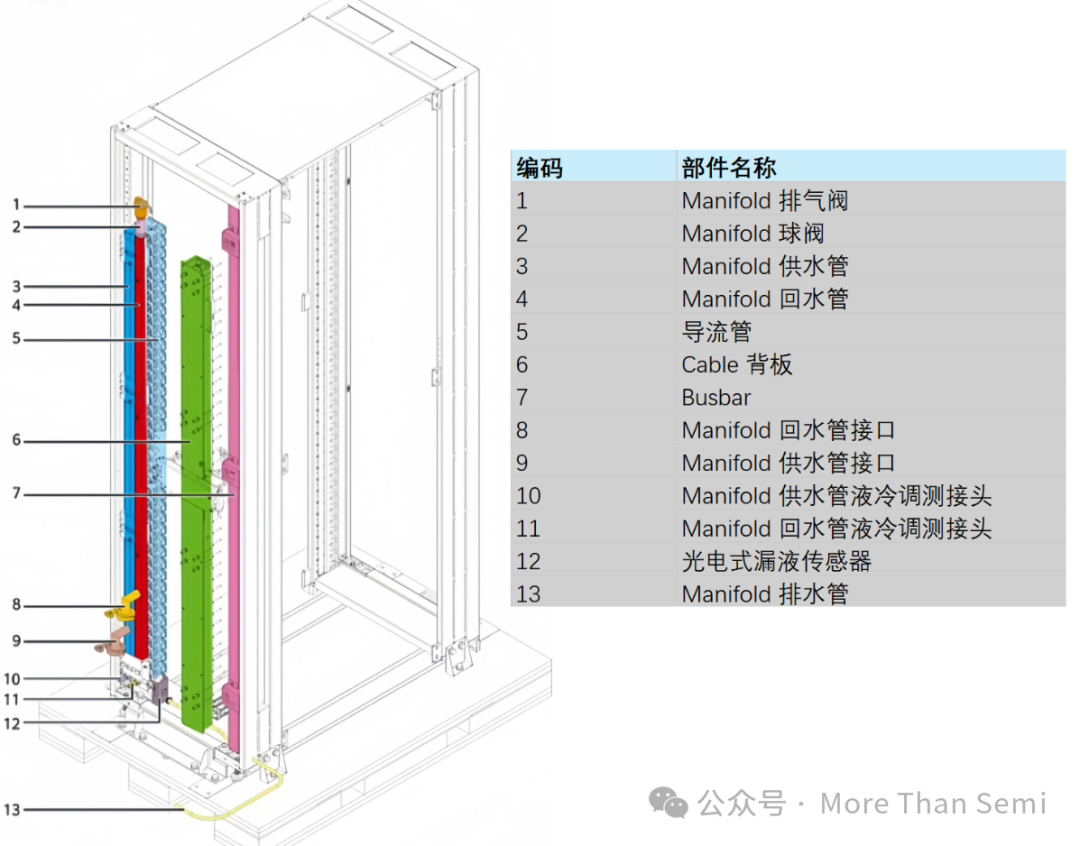

對于服務器機架中液冷的拆解，查了很久沒有查到NVL72的很好的圖，下面這個圖是參考的ZOMI大神的一個圖，這個是華為的服務器的拆解，但機架其實差不太多，也可以供大家參考，了解在Rack層面，哪些是跟液冷相關的。

服務器托盤

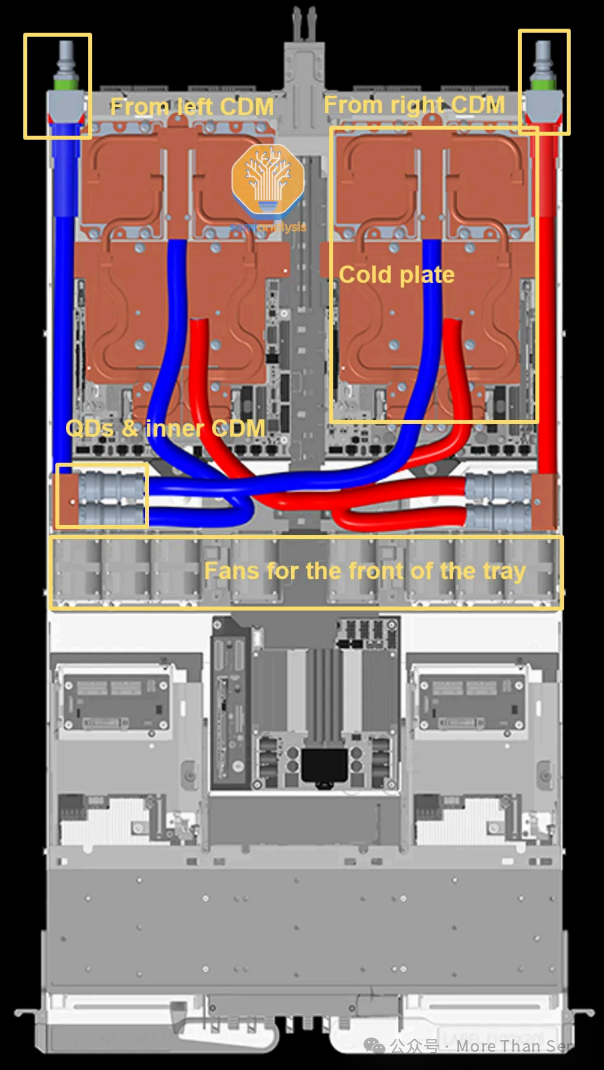

下面從各個tray的視角來拆解一下液冷。下面這個圖是一個GB200的compute tray的拆解。

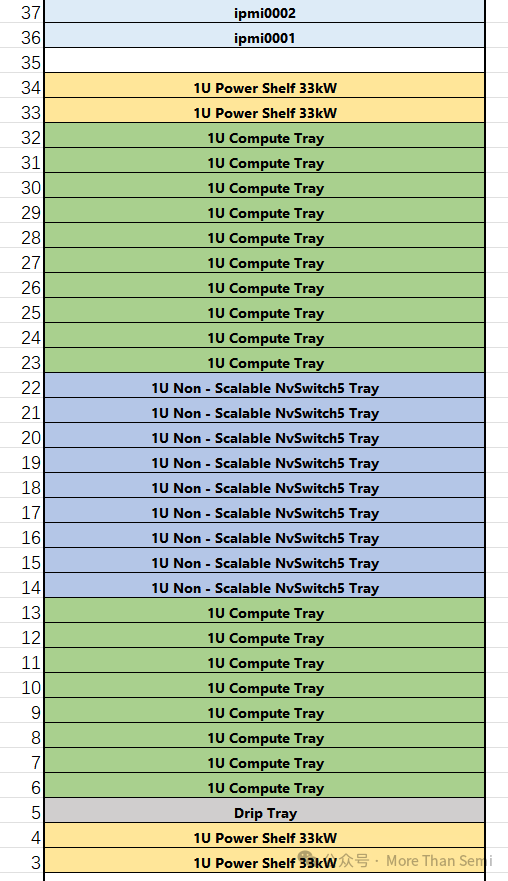

我們星球的云盤數據庫中，專門整理過GB200的架構圖，包含18個compute tray和9個Switch tray。

每個compute tray是包含4個GB200，也就是兩個Bianca 板卡，每塊 Bianca 板卡配備 1 顆 Grace CPU 和 2 塊 Blackwell GPU。下圖中cold plate也就是冷板覆蓋的就是一個 Bianca 板卡。所以在GB200中，1個CPU及2個GPU對應一個大冷板。而GB300中，則是每個芯片對應一個小冷板。

下圖中的QDs就是快接頭Quick Disconnects，同樣藍色軟管中流入的低溫冷卻液，紅色軟管中流出的高溫冷卻液。

需要多提一點，快接頭也是一個很重要的零件，不僅僅是在單個tray中使用，在rack層面，也會使用很多，具體數據我們都會在下面章節中講。

價值量拆解

上面講了這么多，主要是為了先讓大家理解GB200的架構，這樣再來看價值量拆解就會比較容易理解，不看直接看這個章節的內容，會一頭霧水。

冷板數量

關于GB200 與 GB300 在方案設計的區別，我們上面也提過了，兩者都借助托盤來安放芯片及對應的冷板，不過 GB200 是 1 個 CPU 搭配 2 個 GPU** 對應一塊大冷板；GB300 則是每個芯片對應一塊小冷板**。

另外，在 Switch 部分，二者都有 18 個 ASIC 芯片，且都是兩個芯片對應一塊冷板。據此計算，GB200 對冷板的需求是 36 塊加 9 塊，總共 45 塊大冷板；GB300 則需要 108 塊小冷板加上 9 塊大冷板。

從價值量來看，GB200 的大冷板單塊價值為 650 美金，GB300 的小冷板單塊價值為 240 美金。

冷板供應商體系

1、GB200 冷板供應

GB200 的液冷板市場主要由 AVC 主導，市場份額超過 55%，雙鴻以 25%-30% 的份額位居第二，Cooler master 作為第三供應商補充市場供給。交付模式上，液冷板以裸板形式提供給廣達、鴻海等下游廠商，連接工序由 IT 側完成，流程較為簡單。

2、GB300 冷板供應與生產調整

GB300 的供應商體系發生顯著變化，Cooler master 成為主要供應商，占據超過55% 的市場份額，AVC 退居第二，雙鴻的份額大幅下降至不足 5%。生產流程上，GB300 的液冷板需先進行小集成，包括連接軟管、安裝快接頭并完成密閉性測試，隨后將集成好的模組交付給廣達、鴻海進行簡單封裝。由于生產工作量較大，Cooler master 與英維克、川環等大陸廠商合作代工液冷板，生產完成后由 Cooler master 進行集成，英維克還提供快速插頭等部件。

軟管與 Manifold 的價值量對比

GB200 和 GB300 的軟管價格存在明顯差距。GB200 的軟管價格為 1200 美元/柜，而 GB300 的價格上漲至 1800-2000 美元/柜。

相比之下，GB200 和 GB300 的 Manifold 價格差異不大，均維持在 28000-30000 美元/柜的水平，保持相對穩定。

快接頭的數量與價值量

GB200 和 GB300 的快接頭需求因產品設計不同而有所差異。GB200 包含 126 個計算部分快接頭和 18 個 Switch 部分快接頭；GB300 的計算部分快接頭數量翻倍至 252 個，Switch 部分仍為 18 個，總量明顯高于 GB200。

在價格方面，GB200 的快接頭價格為 45 美元/對，而 GB300 的價格略升至 55 美元/對。

快插頭供應商與技術升級

GB200 的快插頭完全由歐美企業供應，采用 UQD 方案。

GB300 的快插頭方案升級為 NVUQD，供應商體系發生重大變化，歐美企業的份額大幅減少，Cooler master、AVC、富士達等廠商成為主要供應商。由于產能限制，Cooler master 還聯合英維克參與快插頭供應，以補充產能需求。

CDU 供應商模式變化

GB200 的 CDU 采用授權認證模式，維諦是唯一獲得認證的供應商。

GB300 取消了授權認證機制，改為以方案設計為核心的合作模式，供應商體系更加分散，臺達、寶德、Cooler master、維諦等廠商均參與 CDU 供應，共同滿足市場需求。

最后提一下關于液冷產品的毛利率，CDU的毛利率大概在50%以上，冷板、Manifold和快接頭這些，基本都是在30%以上。
