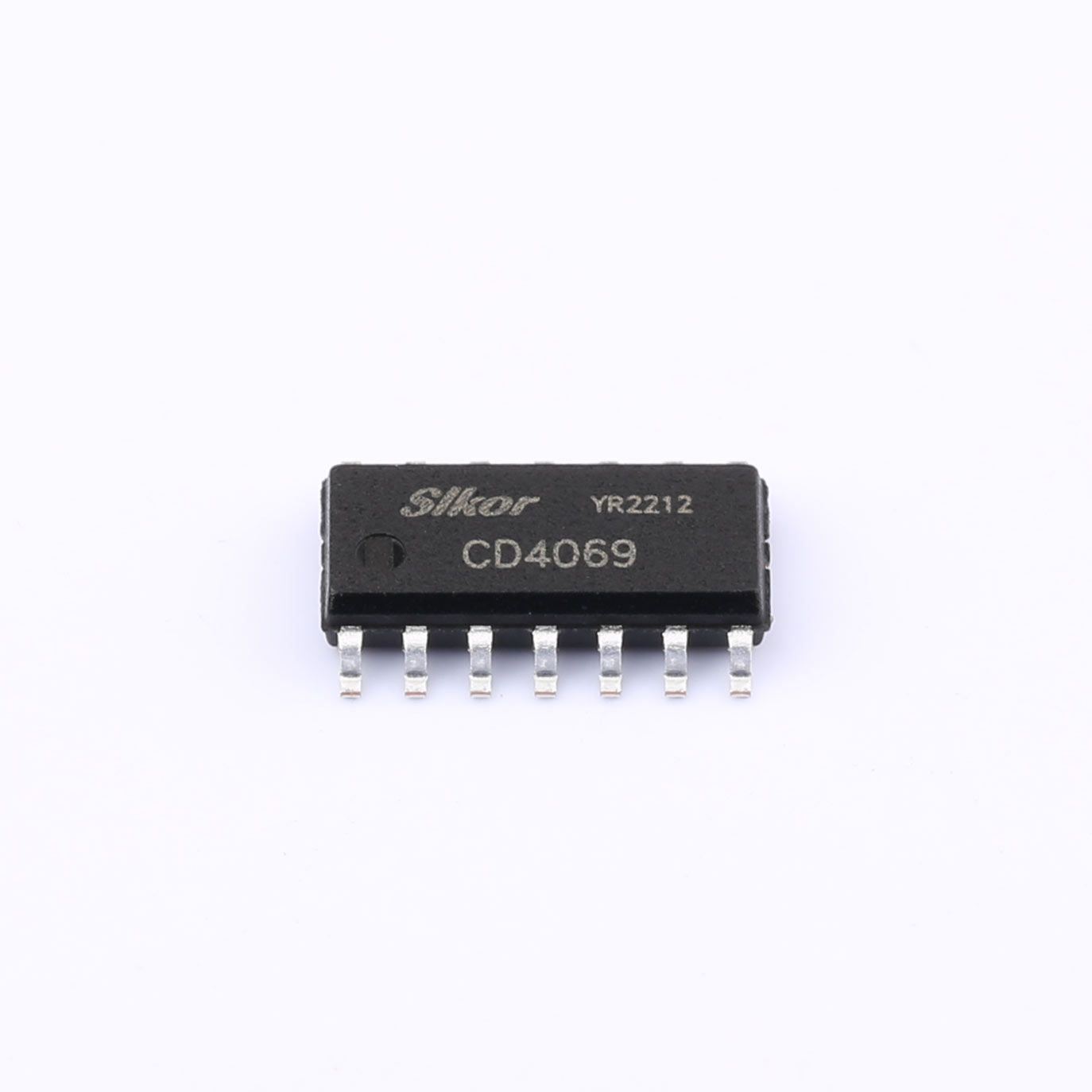

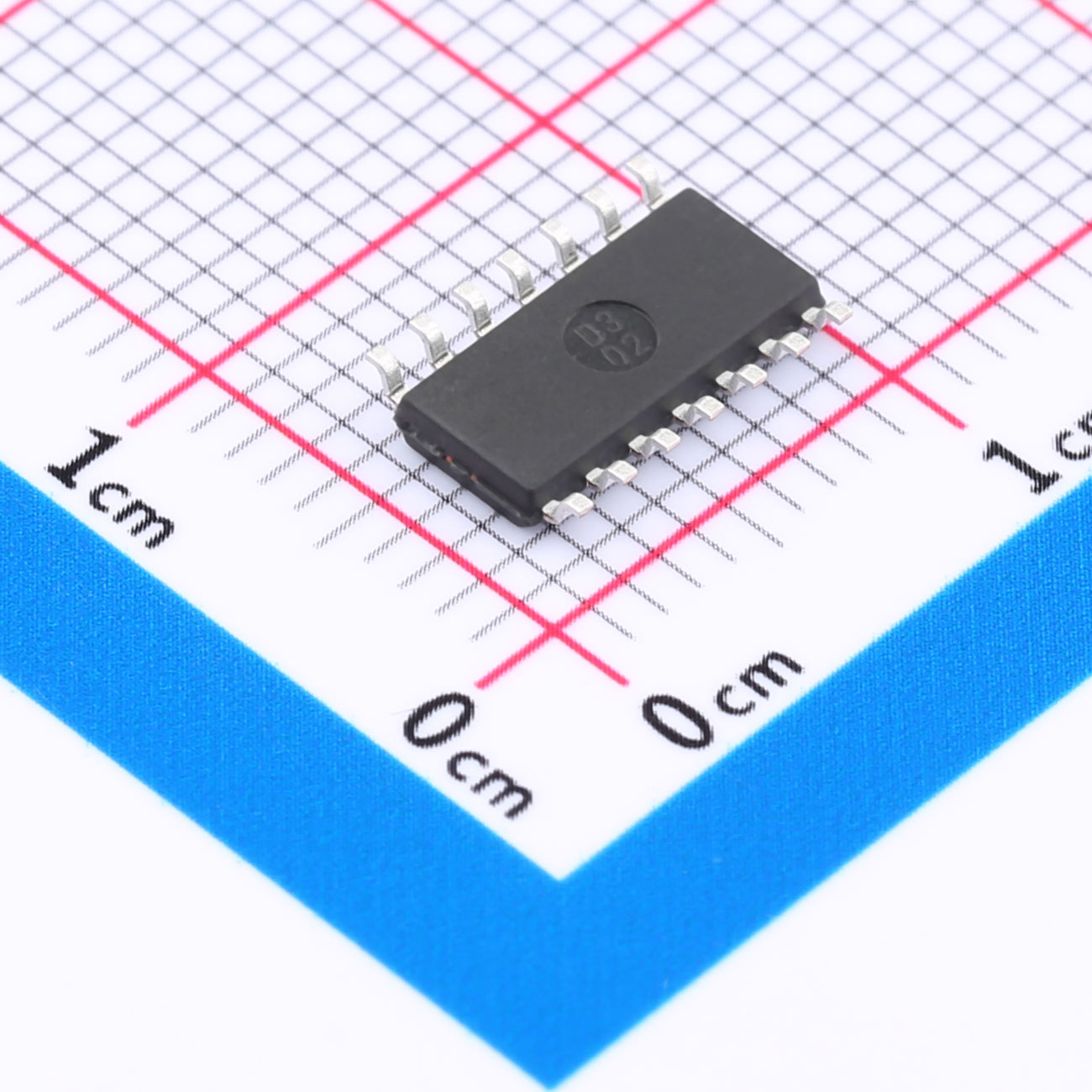

CD4069是一款高性能的六路CMOS反相器，采用SOP-14封裝，專為廣泛的電源電壓范圍（3V至15V）設計。該反相器以其低功耗、高輸入阻抗和快速響應速度而著稱，是電子電路中信號反轉、邏輯電平轉換和噪聲抑制的理想選擇。CD4069的六個獨立反相通道允許在單個封裝內實現復雜的邏輯功能，從而節省空間并簡化電路設計。
下載數據手冊 在線咨詢產品名稱: 反相器CD4069
生產商: 薩科微（Slkor）
產品概述:
CD4069是一款高性能的六路CMOS反相器，采用SOP-14封裝，專為廣泛的電源電壓范圍（3V至15V）設計。該反相器以其低功耗、高輸入阻抗和快速響應速度而著稱，是電子電路中信號反轉、邏輯電平轉換和噪聲抑制的理想選擇。CD4069的六個獨立反相通道允許在單個封裝內實現復雜的邏輯功能，從而節省空間并簡化電路設計。
產品特性：
寬電源電壓范圍：支持從3V到15V的電源電壓，適用于多種電源環境。
超低功耗：在15V和25℃條件下，靜態電流僅為1μA，有助于延長電池壽命和降低系統功耗。
高輸出驅動能力：最大灌電流（IOL）可達24mA，最大拉電流（IOH）為-3mA，確保在驅動負載時具有足夠的電流能力。
高輸入阻抗：CMOS技術提供的高輸入阻抗有助于減少輸入信號的負載效應，提高信號完整性。
寬工作溫度范圍：可在0℃至70℃的環境溫度下穩定工作，滿足大多數應用場合的需求。
SOP-14封裝：小型化封裝，便于在PCB板上高密度集成，減少占用面積。
產品優勢：
多功能集成：單個封裝內集成六個反相器，減少元件數量，降低成本和復雜度。
低功耗設計：超低功耗特性，特別適用于便攜式設備和電池供電系統。
高可靠性：CMOS技術提供的高穩定性和長壽命，確保在各種工作條件下都能可靠運行。
易于使用：SOP封裝便于自動化裝配，簡化生產流程，同時便于用戶進行電路設計和布局。
產品應用：
邏輯電平轉換：在需要不同電壓級別之間轉換邏輯信號的場合，CD4069可作為電平轉換器使用。
信號反轉：在數字電路中，用于將輸入信號反轉，實現邏輯非（NOT）功能。噪聲抑制：利用其高輸入阻抗特性，CD4069可有效抑制輸入信號中的噪聲干擾。
邏輯電路設計：作為基本邏輯元件，CD4069可用于構建各種復雜的邏輯電路，如門電路、觸發器、計數器等。微控制器接口：在微控制器或微處理器的外部邏輯接口中，CD4069可用于信號調理和電平匹配。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| CD4069 SOP-14.pdf | - |
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
薩科微slkor觸發器CD4013是一款高性能的觸發器，采用標準的SOP-14封裝形式，專為數字電路中的時序控制和數據存儲而設計。該觸發器能夠在廣泛的電源電壓范圍內（最高可達15V）穩定工作，支持高達12MHz的時鐘頻率（在15V條件下），是構建計數器、分頻器、脈沖整形電路、寄存器以及狀態機等數字邏輯系統的理想選擇。CD4013以其高可靠性、低功耗和易于集成的特點，廣泛應用于各種電子設備和系統中。

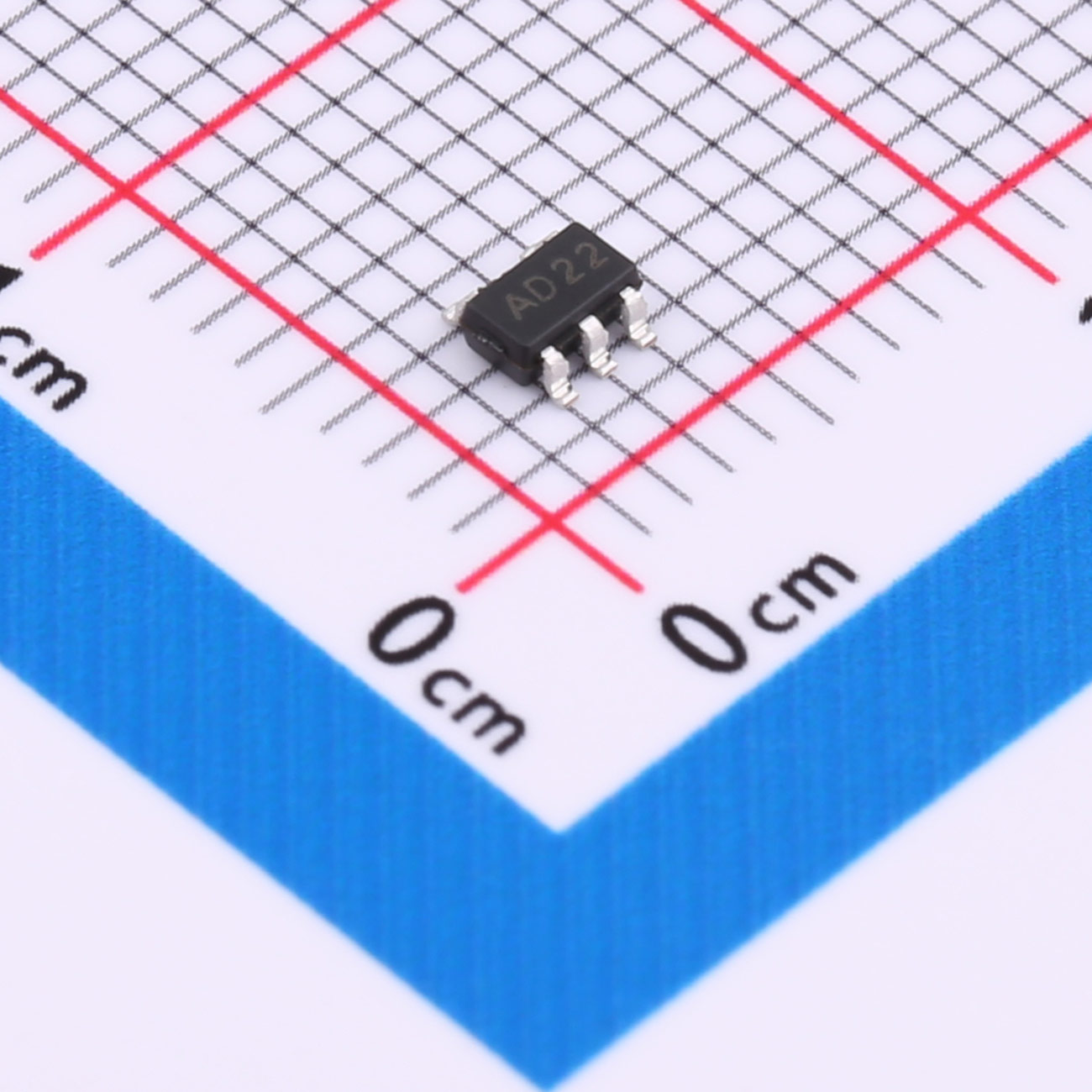

74LVC1G07DBVR是由薩科微（Slkor）生產的開放式輸出的單個緩沖器/驅動器，采用SOT-23-5封裝。通常用于處理數字信號或模擬信號，以確保信號的穩定性、可靠性和適當?shù)墓β蕚鬏敗？蓱?yīng)用于驅動邏輯門、寄存器、計數器等數字電路的輸入和輸出端口。
slkor薩科微觸摸屏控制器SL8022KS是一款高性能的SOP-8封裝芯片，專為觸摸屏設備設計，用于實現觸摸信號的識別和處理，廣泛應用于各種電子設備中。

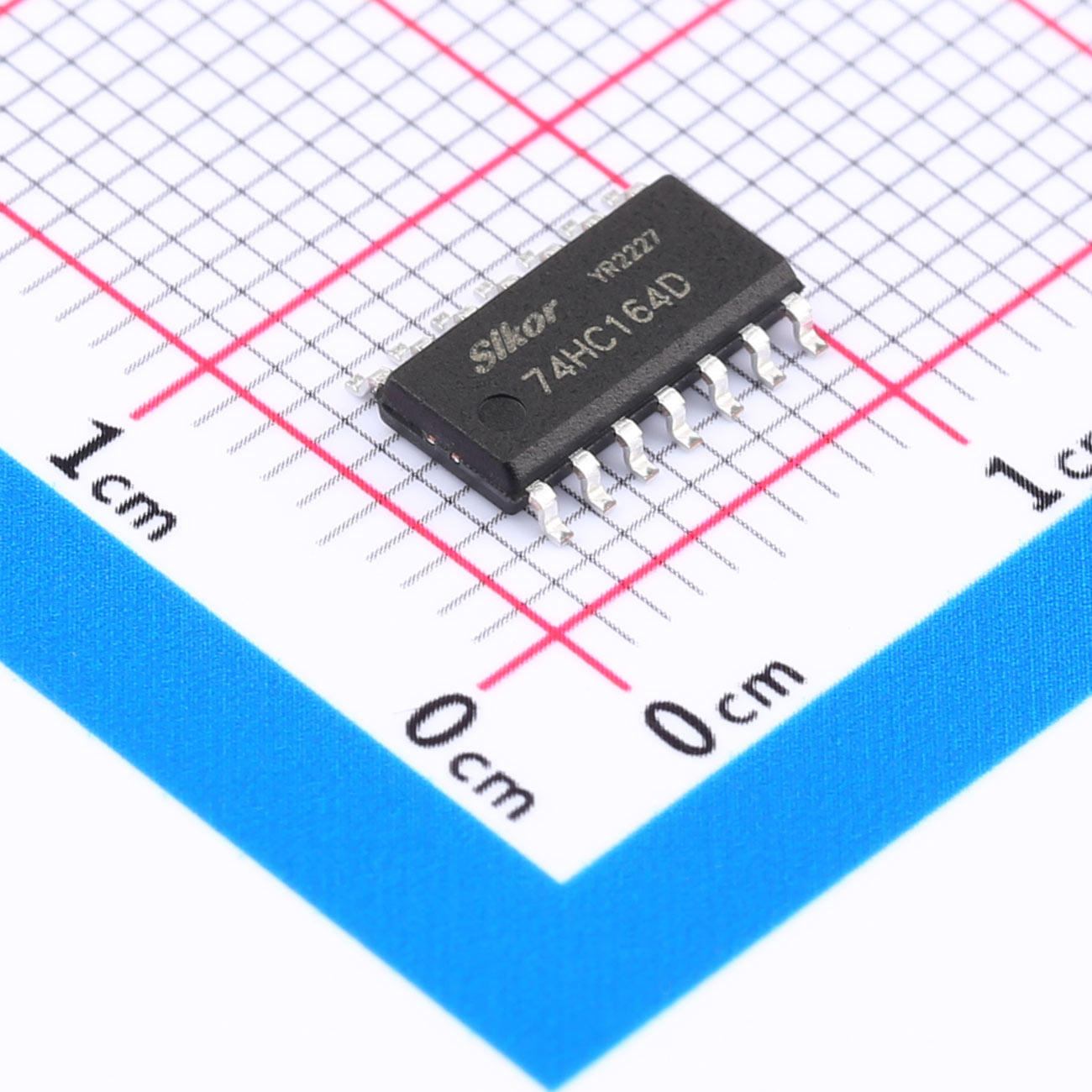

74HC164D是由薩科微（Slkor）制造的寄存器，具有高性能和可靠性。該寄存器采用SOP-14封裝，適用于各種數字電路應用。其穩定性和高速操作使其成為數字系統中的理想選擇。
