類型：N溝道
漏源電壓(Vdss)：30V
連續漏極電流(Id)：3.3A
功率(Pd)：0.35W
導通電阻(RDS(on)@Vgs,Id)：60mΩ@10V，3.2A
閾值電壓(Vgs(th)@Id)：3V@250μA

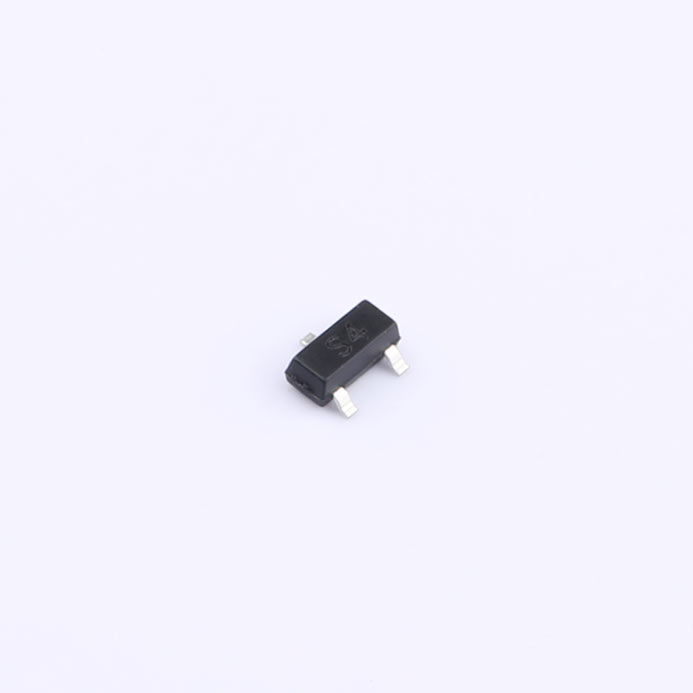

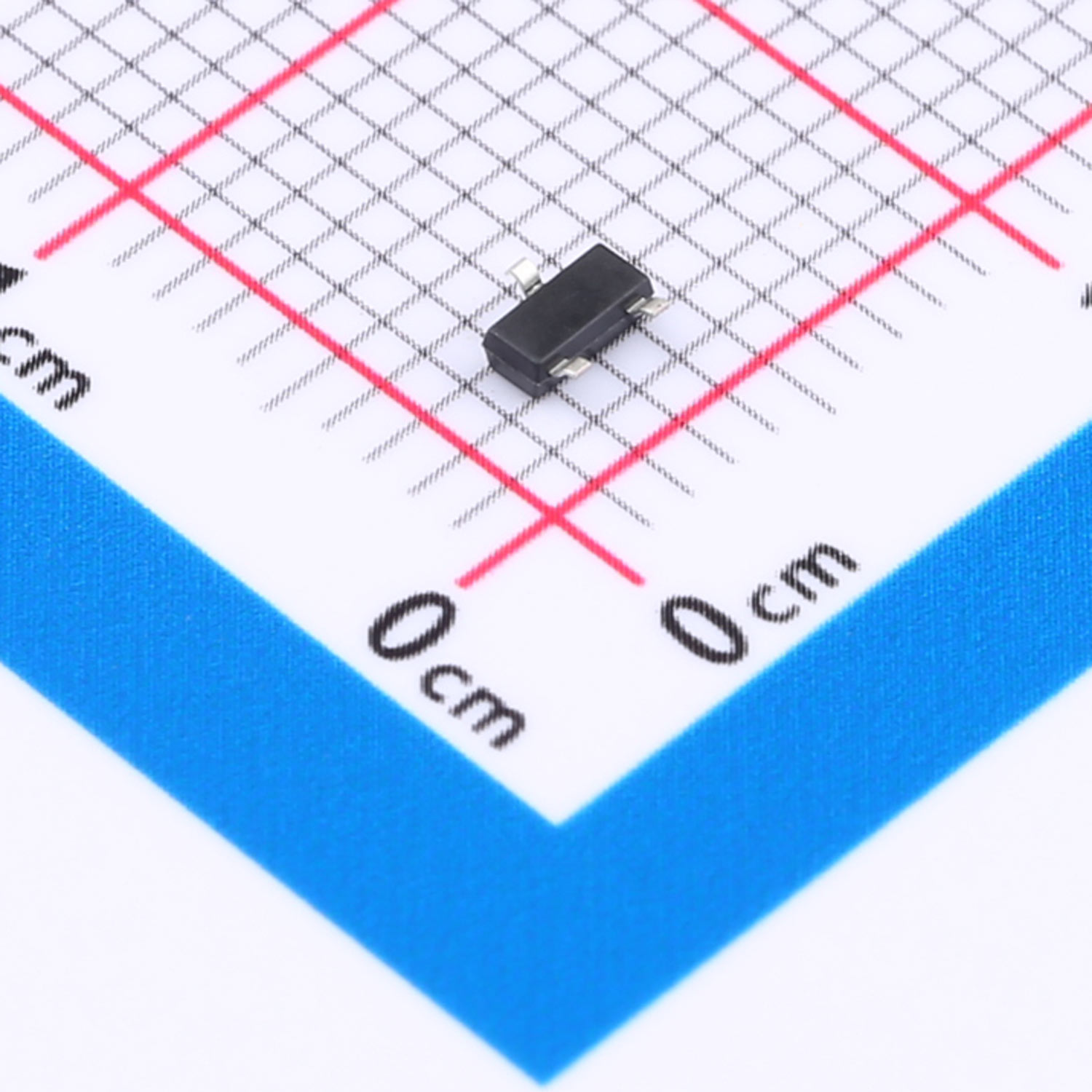

產品名稱：低壓MOS管SL2304
SL2304是一款N溝道低壓MOS管，具有30V的漏源電壓，可承受3.3A的連續漏極電流，最大功率為0.35W。它具有較低的導通電阻，即在10V電壓和3.2A電流下的導通電阻為60mΩ，這使得它在低壓應用中具有較好的效率和可靠性。
此外，SL2304的閾值電壓為3V@250μA，其SOT-23封裝使其易于安裝和布局。它適用于多種應用場景，例如電源管理、驅動器、開關和低壓電機控制等。
產品特性：
- N溝道低壓MOS管
- 漏源電壓：30V
- 連續漏極電流：3.3A
- 最大功率：0.35W
- 導通電阻：60mΩ@10V，3.2A
- 閾值電壓：3V@250μA
- 封裝：SOT-23
應用領域：
- 電源管理
- 驅動器
- 開關
- 低壓電機控制
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL2304.pdf | SL2304 | - |
