VRWM(V):5V
VBR min(V):5.6V
IR(A):1μA
VC(V):11.6V
CJ(pF):10pF
Package:SOD-523

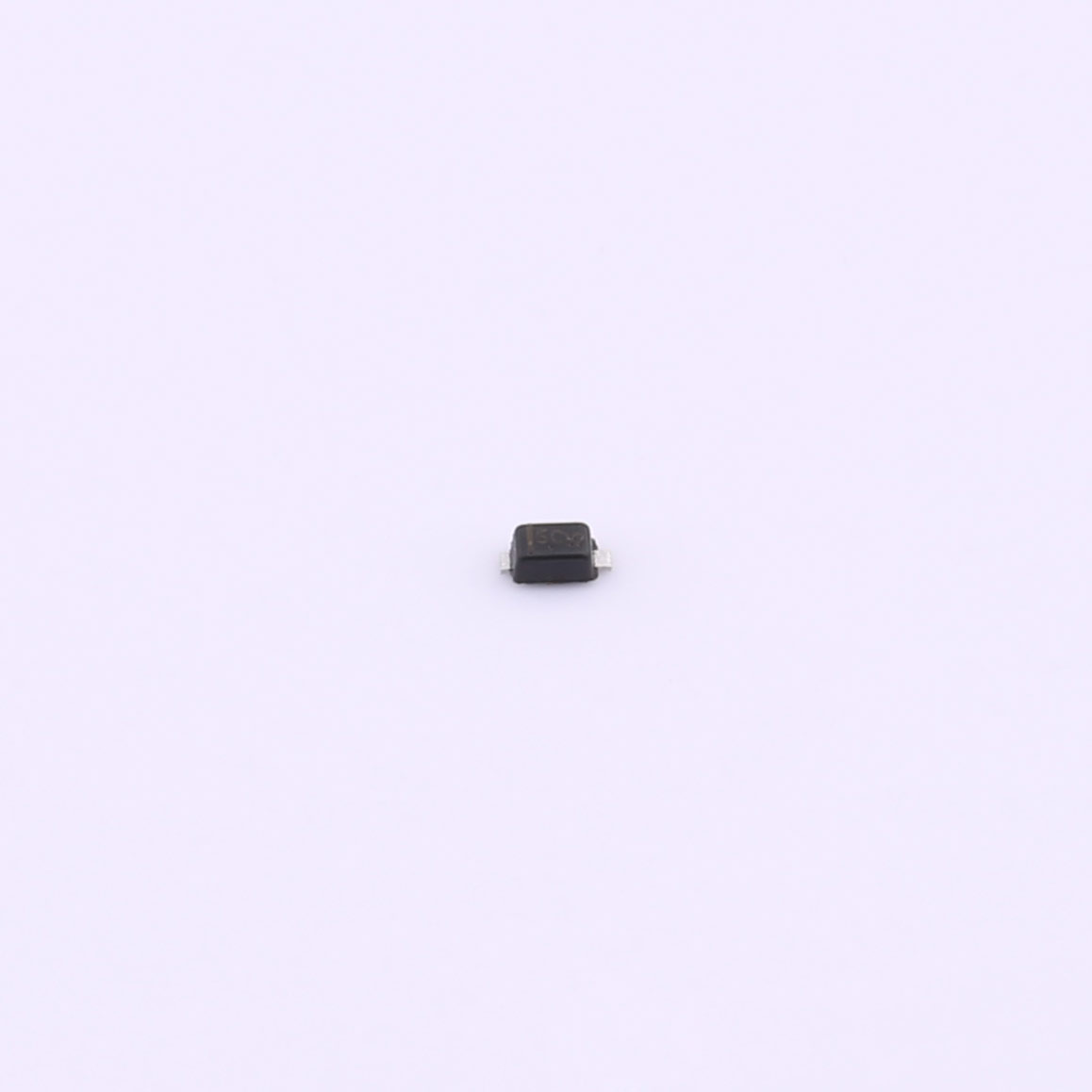

產品介紹:ESD靜電保護二極管SBD52C05L01
一、產品概述
薩科微slkor靜電保護二極管SBD52C05L01是一款專為低壓電路設計的二極管,采用緊湊的SOD-523封裝,以其低漏電流、高擊穿電壓和快速響應特性,為敏感電子元件提供可靠的靜電保護。該二極管適用于5V工作電壓環境,能夠有效抵御靜電放電和瞬態過電壓的威脅,確保電路的穩定運行。
二、產品特性
反向工作電壓(VRWM):5V:專為5V工作電壓設計,確保在正常工作條件下二極管不會導通,不影響電路性能。
擊穿電壓(VBR min):5.6V:設定了明確的擊穿閾值,當電壓超過此值時,二極管迅速響應,將過電壓引導至地線,保護后級電路。
漏電流(IR):1μA:在反向電壓下,二極管保持極低的漏電流,有助于減少系統功耗,提升能效。
鉗位電壓(VC):11.6V:在靜電放電或瞬態過電壓事件中,二極管能迅速將電壓鉗制在11.6V以下,有效防止電路元件受損。
結電容(CJ):10pF:低結電容設計,適用于對電容敏感的應用場景,減少信號衰減和相位偏移。
SOD-523封裝:采用小型化的SOD-523封裝,便于PCB布局和布線,節省空間,同時滿足自動化生產的需求。
三、產品優勢
高效靜電保護:快速響應靜電放電事件,確保電路元件免受損害。
低功耗設計:極低的漏電流特性,有助于降低系統功耗。
低結電容:減少信號干擾,適用于高速信號傳輸場景。
緊湊封裝:便于集成到各種電子設備中,節省空間。
可靠性高:經過嚴格測試,確保在惡劣環境下仍能穩定工作。
四、應用領域
消費電子:智能手機、平板電腦、筆記本電腦等便攜式設備的內部電路保護。
數據通信:網絡接口卡、路由器、交換機等通信設備的靜電防護。
工業自動化:控制電路板、傳感器接口、PLC控制系統等低壓電路保護。
汽車電子:車載娛樂系統、導航系統、安全控制系統等汽車電子設備的靜電保護。
五、注意事項
極性識別:在安裝時,請確保二極管的極性正確,避免反向接入導致?lián)p壞。
工作環境:避免在極端溫度、濕度或腐蝕性環境下使用,以保證產品的長期穩定性和可靠性。
靜電防護:在處理和安裝過程中,采取適當?shù)撵o電防護措施,避免靜電對二極管造成損害。
存儲條件:存放于干燥、陰涼、通風*的環境中,避免高溫、潮濕及陽光直射。
定期檢查:在關鍵應用中,建議定期對SBD52C05L01靜電保護二極管進行性能檢查,確保其有效性和可靠性。同時,關注整個電路系統的運行狀態,確保系統安全穩定運行。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SLPESD5V2S2UT SOT-23.pdf | SLPESD5V2S2UT SOT-23 | - |
