VRWM(V):5.0V
VBR min(V):5.6V
IR(A):1μA
VC(V):9.5V
CJ(pF):15pF
Package:DFN1006

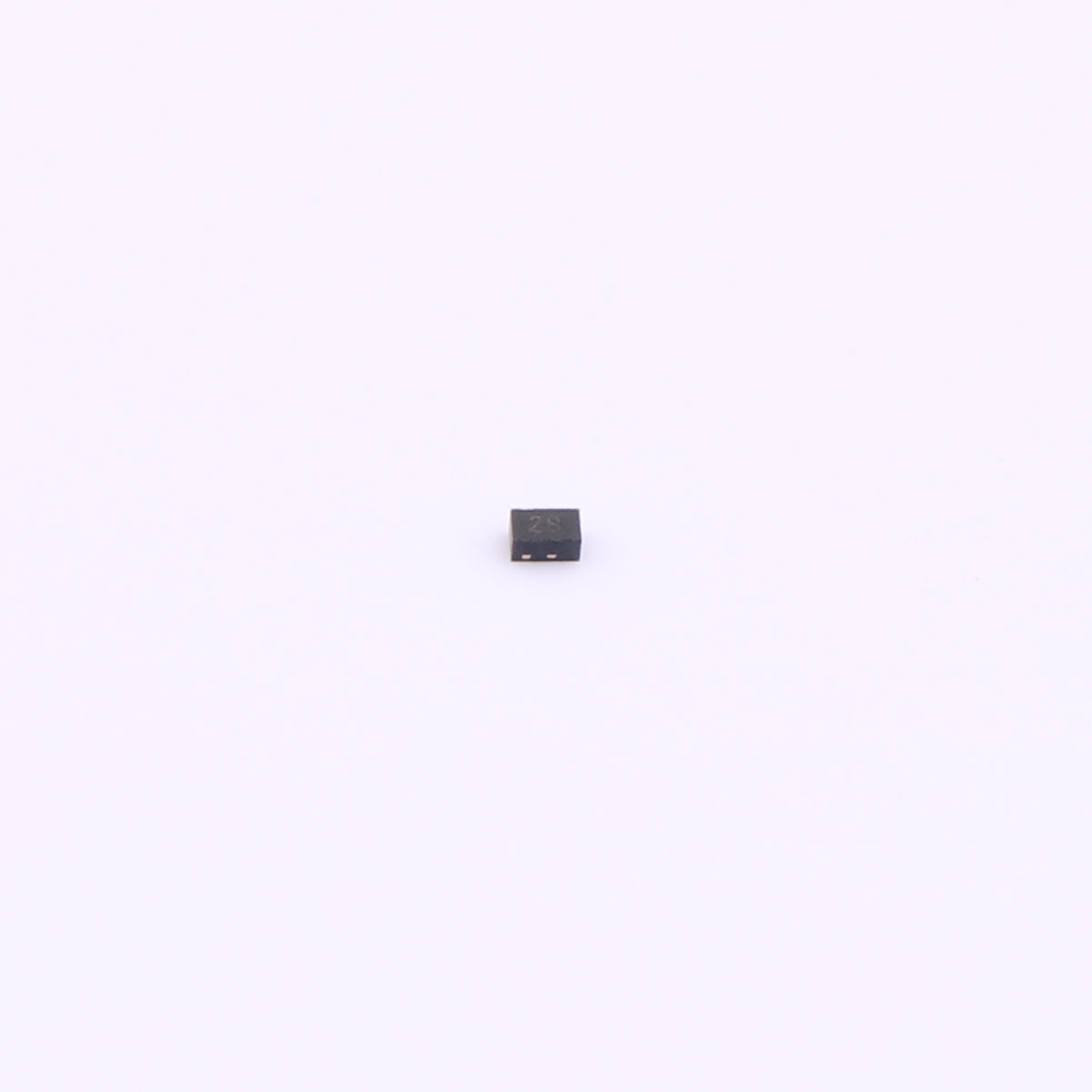

產品介紹:ESD靜電保護二極管AU0511P1
一、產品概述
薩科微slkor靜電保護二極管AU0511P1是一款高性能二極管,專為5.0V工作電壓環境下的電子設備設計。該二極管采用先進的DFN1006封裝,不僅提供了*的靜電保護能力,還兼顧了小型化設計,便于集成到各種緊湊的電路板上。AU0511P1能夠有效抵御靜電放電(ESD)和瞬態過電壓的沖擊,保護敏感電子元件免受損害,確保電路的穩定性和可靠性。
二、產品特性
反向工作電壓(VRWM):5.0V:確保在正常工作電壓下,二極管不會導通,對電路無影響。
擊穿電壓(VBR min):5.6V:設定了明確的擊穿閾值,當電壓超過此值時,二極管迅速響應,將靜電放電引導至地線。
漏電流(IR):1μA:在反向電壓下,二極管保持極低的漏電流,有助于降低系統功耗。
鉗位電壓(VC):9.5V:在靜電放電事件中,二極管能有效將電壓鉗制在9.5V以下,保護后級電路免受高電壓沖擊。
結電容(CJ):15pF:雖然相較于部分低電容產品稍高,但仍適用于多數應用場景,對信號傳輸影響有限。
DFN1006封裝:小型化、高可靠性的DFN封裝,節省空間,便于PCB布局和布線,同時滿足高密度集成需求。
三、產品優勢
高效靜電防護:快速響應靜電放電事件,確保電路元件免受損害,提高產品可靠性。
低漏電流設計:有助于降低系統整體功耗,提升能效。
緊湊封裝:DFN1006封裝使得二極管體積小巧,便于集成到各種電子設備中。
廣泛的應用兼容性:適用于多種工作電壓環境和電路保護需求。
四、應用領域
消費電子:包括智能手機、平板電腦、可穿戴設備等便攜式設備的內部電路保護。
數據通信:路由器、交換機、服務器等網絡設備以及各類通信接口的靜電防護。
汽車電子:車載信息系統、導航系統、娛樂系統等汽車電子元件的靜電保護。
工業自動化:傳感器、控制器、執行器等工業自動化設備的電路保護,確保設備穩定運行。
五、注意事項
極性識別:在安裝時,請確保二極管的極性正確,避免反向接入導致?lián)p壞。
工作環境:避免在極端溫度、濕度或腐蝕性環境下使用,以免影響產品的性能和壽命。
靜電防護:在處理和安裝過程中,應采取適當?shù)撵o電防護措施,避免靜電對二極管造成損害。
存儲條件:存放于干燥、陰涼、通風*的環境中,避免高溫、潮濕及陽光直射。
電路設計:在電路設計時,請考慮二極管的結電容對信號傳輸?shù)挠绊懀_保信號完整性和系統性能。同時,合理布局和布線,以充分發揮AU0511P1的保護效果。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| AU0511P1 DFN1006.pdf | AU0511P1 DFN1006 | - |
