深圳市薩科微半導體有限公司技術骨干來自清華大學，以新材料新工藝新產品推動公司發展，掌握國際*的第三代半導體碳化硅功率器件技術。薩科微是集電子元器件的設計、生產和銷售一體化的高新科技企業，為客戶提供可靠的產品和配套的技術服務。為了電子產品方案公司、電子應用工程師和電子發燒友們用好薩科微半導體的產品，薩科微slkor（www.slkoric.com）工程師們在客戶端的應用中，精選出典型案例與大家分享：

1.1名稱：薩科微SL4056應用于1A恒流/恒壓座式充電器

1.2應用：移動電話、電子詞典、掌上電腦、數碼相機、GPS導航儀等便攜式設備、各種充電器

1.3芯片功能：

薩科微SL4056是一款專門為鋰電池設計的線性充電芯片，利用芯片內部的功率MOSFET對電池進行恒流/恒壓充電。充電電流可以由外部電阻編程決定，最大充電電流可以達到1A。SL4056擁有兩個漏極開路輸出的狀態指示輸出端，充電狀態指示端CHRG和電池充電完成指示輸出端STDBY。芯片內部的功率管電路在芯片的結溫超過135℃時自動降低充電電流，這個功能可以使用戶最大限度利用芯片充電，不用擔心芯片過熱而損壞芯片或者外部元器件。薩科微SL4056采用 ESOP8 封裝。

2．薩科微SL4056典型應用電路圖:

3.1充電原理：

當輸入電壓大于UVLO檢測閾值和芯片使能輸入端CE接高電平時，SL4056開始對電池充電。充電電流由PROG端和 GND端之間的電阻決定。當電池電壓接近4.2V時，充電電流逐漸減小，SL4056進入恒壓充電模式。當充電電流減小到充電結束閾值時，充電周期結束。充電結束閾值是恒流充電電流的1/10。當電池電壓降到再充電閾值以下時，自動開始新的充電周期。芯片內部的高精度的電壓基準源，誤差放大器和電阻分壓網絡確保BAT端調制電壓的精度在1%以內，滿足鋰離子和鋰聚合物電池的要求。當輸入電壓掉電或者輸入電壓低于電池電壓時，充電器進入停機模式，電池端消耗電流小于2uA，從而增加待機時間。如果將輸入端CE接低電平，充電器停止充電。

3.2充電電流計算：

采用一個連接在PROG引腳與地之間的電阻器來設定的。根據需要的充電電流來確定電阻器阻值，設定電阻器和充電電流采用下列公式來計算：

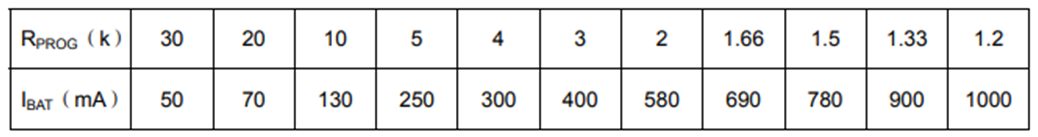

可根據需求選取合適大小的RPROG，RPROG與充電電流的關系確定可參考下表：

3.3 R1和R2的值計算：

R1和R2的值要根據電池的溫度監測范圍和熱敏電阻的電阻值來確定，現舉例說明如下：

假設設定的電池溫度范圍為TL～TH，（其中TL＜TH)；電池中使用的是負溫度系數的熱敏電阻（NTC），RTL為其在溫度TL時的阻值，RTH為其在溫度TH時的阻值，則RTL＞RTH，那么，在溫度TL時，*管腳TEMP端的電壓為：

在溫度TH時，*管腳TEMP端的電壓為：

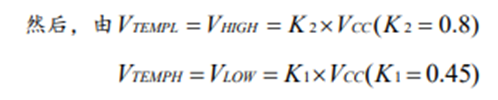

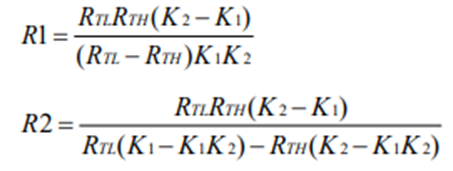

則可解得：

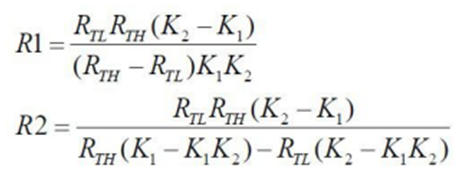

同理，如果電池內部是正溫度系數（PTC）的熱敏電阻，則＞，我們可以計算得到：

待設定的溫度范圍與電源電壓Vcc是無關的，僅與R1、R2、RTH、RTL有關。

4. 薩科微SL4056典型應用電路BOM物料表

Comment	Designator	Quantity
0603 0.1uF	C1	1
0603 10uF	C2	1
1N4148 SOD-123	D1,D2	2
0603 100K	R1,R5	2
0603 10K	R2,R3,R4	3
MF52系列 10K NTC	R6	1
IC SL4056 ESOP-8	U1	1

薩科微slkor（www.ax99.cn）用于工業和*產品有：碳化硅SiC SBD、碳化硅SiC MOS管、IGBT管、第五代超快恢復功率二極管等，滿足新能源汽車、高端裝備、通訊電力設備、太陽能光伏、醫療設備等行業對高性能產品的需求；應用于民用消費類產品有：高中低壓的MOS管、可控硅、橋堆等功率器件，肖特基二極管、ESD靜電保護二極管、TVS瞬態抑制二極管、通用二極管、三極管，和電源管理芯片LDO、AC-DC芯片、霍爾HALL磁性開關傳感器、高速光耦等系列產品，在智能手機、手提電腦、機器人、智慧家居、物聯網、車聯網、LED戶外照明、3C數碼產品等領域得到廣泛的應用。薩科微還將推出更多數字和模擬集成電路產品，為客戶提供更專業和更*的服務。

方案詳圖：

薩科微SL4056應用于1A恒流/恒壓座式充電器（一）

薩科微SL4056應用于1A恒流/恒壓座式充電器（二）
